Jacks o Plugs

El conector Jack es un conector de audio utilizado en numerosos dispositivos para la transmisión de sonido en formato analógico.

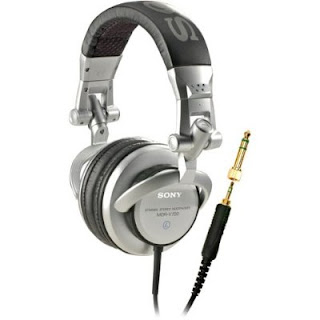

Hay conectores Jack de varios diámetros: 2,5 mm; 3,5 mm y 6,35 mm . Los más usados son los de 3,5 mm, también llamados minijack o miniplugs; son los que se utilizan en dispositivos portátiles, como los mp3, para la salida de los auriculares. El de 2,5 mm es menos utilizado, pero se utiliza también en dispositivos pequeños. El de 6,35 mm se utiliza sobre todo en audio profesional e instrumentos musicales eléctricos.





1. Sleeve - por lo general tierra.
2. Ring - canal derecho para las señales estéreo, fase negativa para las señales mono balanceado, fuente de poder que requieren fuentes de señal mono
3. Tip - canal izquierdo para señales estéreo, fase positiva para las señales mono balanceado, la línea de señal para las señales mono no balanceado
4. El aislante de los anillos
